Système de coffrage en acier innovant Livre blanc technique

—— Solution de coulée de prévision basée sur le cadre en acier Q235B

En tant que progrès révolutionnaire dans la construction en béton coulé en place, notre système de coffrage composite à cadre en acier permet d'améliorer l'efficacité révolutionnaire pour les murs de cisaillement et les colonnes structurelles par l'optimisation des mécanismes de matériaux et la conception modulaire. Les composants centraux comprennent des cadres en acier structurel à faible alliage Q235B (limite d'élasticité ≥235 MPa) et des panneaux composites multicouches, offrant des mesures de performance significativement améliorées par rapport aux méthodes traditionnelles.

I. Répartition technique des composants du système

1. Système de trame de chargement

Fabriqué à partir de profils en acier roulé Q235B conformes aux normes GB / T 700, l'analyse par éléments finis confirme la déviation ≤l / 400 sous 60 kN / m² de pression latérale de béton frais (dépassant les exigences de JGJ 162-2008). La conception de conception modulaire du disassement rapide réduit le temps d'installation à 2,8 heures de travail / m² par couche.

2. Technologie du panneau composite

Un contreplaqué de bouleau de 12 mm laminé avec un film de polypropylène de 0,8 mm (PP) crée des performances d'interface double phase:

L'orientation à grains croisés 45 ° augmente le module élastique à 11 000 MPa

L'angle de contact du film PP> 110 ° permet un fonctionnement de l'agent à libération zéro (validé par GB 50204-2015 Annexe D)

Ii Validation économique par la pratique de l'ingénierie

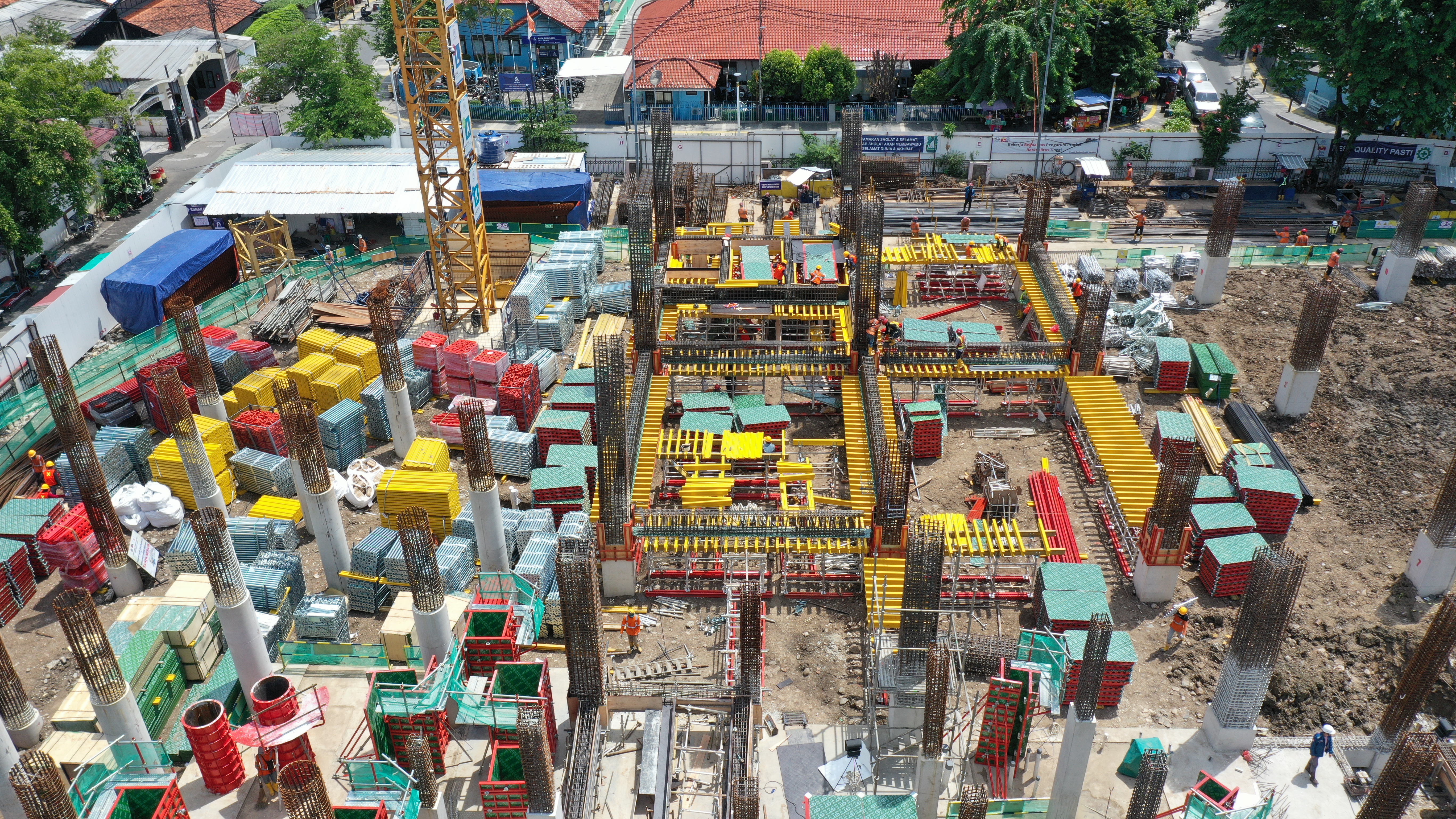

Données sur le terrain de 28 projets, dont le pont ferroviaire à grande vitesse Zhengzhou-Jinan:

Coût du cycle de vie : 94,7% de rétention de résistance en acier après 500 cycles (rapport tiers CMT-2023-0765)

Contrôle dimensionnel : le système de machines à sous aligné laser garantit une tolérance sectionnelle de 1,2 mm, réduisant les déchets de béton de 19%

Optimisation du travail : 22,3 kg / m² Le poids unitaire permet une manipulation manuelle, réduisant les coûts de l'équipement de 37% par rapport aux systèmes traditionnels

Iii. Performance dans des conditions extrêmes

1. Conception de compensation thermique

-20 ° C Fonctionnement: espace d'expansion thermique de 1,2 mm / m (par CECS 281: 2010 Spécifications en acier formé à froid)
Environnements de 50 ° C: PP PP Point d'adoucissement Vicat> 150 ° C assure la stabilité de fonctionnement continu

2. Adaptation de géométrie complexe

Les modules de bord réglables (300-1200 mm de largeur) permettent une formation de courbure précise pour les rayons ≥800 mm (voir 18xg101-3 normes de détail)

Iv. Métriques de performance du projet

V. Certifications et assurance qualité

Se conforme aux normes de béton GB50204 à visage équitable (planéité de surface ≤2 mm / 2m)

Passe un test de pulvérisation saline de 1200 heures par ISO 9227 (CNA accrédité)

Bibliothèque de composants BIM compatible avec Autodesk Revit 2024+

Pour accéder à la méthodologie de construction du coffrage du cadre en acier (code: GF-2023-019) ou des solutions personnalisées, contactez notre centre de services techniques.
Nous fournissons des rapports de modélisation des coûts du cycle de vie pour optimiser la prise de décision du projet.
