Coffrage à ossature métallique 65 ou 120 : quel système convient à votre projet ?

Choisir entre 65 et 120 coffrages à ossature métallique n"est pas une simple question de choix du panneau le plus lourd. Le système correct dépend de l"élément en béton, de la pression de coulée, du taux de répétition, du plan de levage, de la routine de l"équipe et de la finition requise après le décapage. Les deux systèmes peuvent prendre en charge un travail organisé sur les murs et les colonnes, mais ils résolvent différents problèmes de site. Un système 65 favorise généralement une manipulation plus légère et des combinaisons flexibles, tandis qu"un système 120 est plus approprié lorsque le projet nécessite un agencement plus rigide et plus renforcé. Le meilleur choix est celui qui réduit les reprises sans ajouter de charge de manipulation inutile.

Points clés à retenir

• Utilisez la série 65 lorsque la manipulation des panneaux, les changements fréquents et les éléments plus petits sont les plus importants.

• Envisagez la série 120 lorsque la hauteur des murs, la pression du béton ou les coulées importantes et répétées justifient un système plus robuste.

• Comparez l"ensemble complet : parement, cadre, attaches, filières, coins, méthode de levage et séquence d"équipe.

• Un panneau n"est productif que lorsque ses dimensions correspondent au cycle de coulée et à la logistique du chantier.

Ce que changent les désignations 65 et 120

La désignation indique normalement la famille structurelle et la configuration panneau-cadre, et non une promesse universelle de charge admissible. Les acheteurs doivent donc demander les dessins et informations techniques actuels du fabricant pour le panneau, la connexion, le mélange de béton, le taux de coulée et la configuration du site.

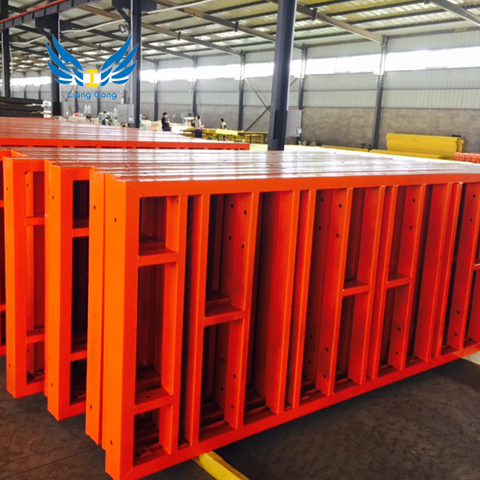

La catégorie des coffrages à ossature d'acier est conçue pour la construction systématique de murs et de colonnes. Son catalogue comprend des options 65 et 120, ce qui permet de comparer les tailles de panneaux, les pinces, les coins et les accessoires au sein d'une gamme coordonnée. L'approche plus légère du 65 peut être pratique lorsque les panneaux sont souvent repositionnés ou lorsque l'équipage bénéficie d'unités plus petites et plus maniables. Une disposition 120 peut réduire la densité des joints sur une face plus large, mais elle nécessite un plan de levage et de contreventement qui correspond à sa masse et aux conditions de coulage.

Commencez par l"élément en béton, pas par la préférence du panneau

Pour les colonnes, les noyaux, les retours de murs de soutènement et les murs comportant de nombreuses ouvertures, des unités modulaires plus petites peuvent réduire les découpes, les travaux de remplissage et les schémas de connexion difficiles. Un système 65 peut prendre en charge une disposition plus adaptable, en particulier lorsque l"équipage doit se déplacer d"une géométrie à une autre. Cela ne signifie pas qu’il convient automatiquement à tous les murs hauts ou fortement chargés. La vérification pertinente porte sur la disposition technique, y compris l"espacement des attaches, le contreventement, la pression du béton et la configuration approuvée par le fabricant.

Un système 120 mérite d"être envisagé lorsqu"un projet comporte de longs parcours muraux répétés, un plan d"étage stable et des équipements permettant de déplacer des assemblages plus grands. Dans cette situation, l’avantage peut provenir d’un nombre moins important de joints de panneaux et d’un plan de panneaux plus cohérent. L"avantage disparaît si le système est interrompu à plusieurs reprises pour traverser des voies d"accès étroites ou s"adapter à des ouvertures irrégulières.

Pour les éléments extérieurs aux murs et colonnes plats standards, une solution de moule en acier personnalisée peut être plus logique que de forcer les panneaux standards à prendre une forme pour laquelle ils ne sont pas destinés. Les courbes, les arbres spéciaux, les interfaces inhabituelles et les formes préfabriquées répétées doivent être examinés en tant que questions d'outillage distinctes.

Comparez ensemble la pression, l’alignement et la finition du béton

La pression du béton frais dépend de la hauteur des éléments, du comportement du mélange, de la vitesse de mise en place, de la température, des vibrations et des pratiques du chantier. Cela ne doit jamais être déduit du seul nom du panneau. Une comparaison solide pose la question : quelle hauteur de mur sera coulée en un seul ascenseur ? À quelle vitesse le béton sera-t-il mis en place ? Où seront placées les cravates et les bretelles ? Quelles exigences de tolérance et d’état de surface s’appliquent ?

L’alignement implique également plus que le panneau principal. Les coins, les pinces, les moises, les attaches, l"étanchéité des joints et la pratique de l"agent de démoulage influencent tous le résultat. Si le projet comporte des exigences architecturales en matière de béton apparent, inspectez le modèle de joint attendu avant de choisir une famille de panneaux. Si l’objectif clé est une répétition fiable, établissez une routine standard de nettoyage, d’inspection et de réparation avant le premier cycle.

Lorsqu'un projet comporte des zones de murs ou de colonnes séparées avec des contraintes de manipulation différentes, comparez indépendamment l' option de coffrage à ossature en aluminium appropriée au lieu de supposer qu'un seul matériau de panneau doit servir chaque élément.

Une séquence de sélection pratique

Utilisez la formule de comparaison en texte brut suivante lors de l"évaluation des devis : coût total du système par coulée terminée = coût du système livré + coût de manutention + main d"œuvre d"assemblage + coût de réparation et de nettoyage + coût des stocks inutilisés. C’est plus utile que de comparer uniquement les prix des panneaux.

1. Énumérez chaque type de mur et de colonne, y compris les hauteurs, les ouvertures, les coins et les quantités répétées.

2. Confirmez le plan de mise en place du béton et les vérifications techniques requises.

3. Cartographiez les voies d"accès, la couverture des grues, le stockage et la taille maximale de l"assemblage sécurisé.

4. Demandez une disposition des panneaux montrant les charges, les attaches, les coins et l"ordre de dénudage.

5. Comparez le plan de réutilisation prévu, le processus de nettoyage, les pièces de rechange et les besoins de formation du site.

Pour un programme à plusieurs étages, il peut également être utile de revoir la solution de coffrage de bâtiment de grande hauteur parallèlement au plan de coffrage de mur. Les activités de dalles, verticales, d'accès et de levage ne doivent pas entrer en concurrence pour la même zone de travail.

Quand chaque système est susceptible de s"adapter

Choisissez une disposition de coffrage à ossature d"acier axée sur 65 lorsque le projet valorise la circulation flexible des panneaux, les changements de géométrie et un plan de manutention construit autour d"unités plus petites. Choisissez une disposition centrée sur 120 lorsque de grands murs répétés, une grille stable et une capacité de levage appropriée justifient une disposition plus rigide et plus consolidée. Ne sélectionnez pas l’un ou l’autre système simplement parce qu’il semble plus lourd ou plus léger. Vérifiez la configuration technique complète pour le coulage prévu.

Conclusion

La décision 65 contre 120 doit suivre les éléments concrets du projet et la séquence de travail. Un système 65 peut améliorer l’adaptabilité là où les formes et les fronts de travail changent souvent. Un système 120 peut être un meilleur ajustement opérationnel lorsque des faces de mur répétitives et plus grandes justifient une rigidité et un plan de manutention supplémentaires. Lianggong Formwork fabrique des systèmes de coffrage en acier et présente les deux catégories pour les applications de murs et de colonnes. La décision d"approvisionnement la plus fiable provient d"une comparaison de l"agencement, du plan de coulée et du cycle de vie, et non d"une seule étiquette de panneau.

FAQ

Le coffrage à ossature d"acier 120 est-il toujours plus résistant que 65 ?

Pas comme une règle universelle. Les performances structurelles dépendent du panneau réel, du modèle d"attache, des filières, des renforts, des connexions et de la configuration approuvée.

Le coffrage à ossature d"acier 65 est-il adapté aux colonnes ?

Cela peut convenir lorsque la disposition des panneaux, les coins, les attaches et les contrôles de pression du béton correspondent à la géométrie particulière du poteau.

Quel système a besoin de moins de travailleurs ?

La taille de l"équipe dépend de la masse du panneau, du support de levage, de la méthode d"assemblage, de la formation et de l"ampleur du changement de géométrie. Comparez la séquence complète du site.

Un projet peut-il utiliser les deux séries ?

Potentiellement, mais uniquement lorsque les dispositions, les détails de connexion, la logistique et les conseils du fabricant prennent en charge cette combinaison.

Que doit contenir une demande de devis ?

Incluez les dessins des éléments, la hauteur de coulée, la séquence de coulée, les limites d"accès au site, la finition souhaitée, la quantité réutilisée et le calendrier de projet requis.
